MIX MINUS
O recurso que elimina ecos e garante transmissões profissionais no rádio
A junção dessas duas palavras já indica o propósito desse recurso presente em consoles de áudio profissionais utilizados em emissoras de rádio:
MIX: Mixagem
MINUS: Menos
Engenheiros e técnicos de rádio conhecem bem o Mix Minus, amplamente utilizado na configuração de híbridas telefônicas. Mas, mesmo quem não é técnico pode compreender facilmente esse conceito, especialmente com o Aires Studio, que automatiza esse processo e simplifica o trabalho durante transmissões e integrações com sistemas VOIP e Skype.
O que é o Mix Minus e por que ele é essencial
Imagine um estúdio de rádio com dois apresentadores e um participante remoto, conectado por telefone. Todos estão “no ar”, e os áudios são mixados pela console e enviados ao transmissor.
Mas há um fator que deve ser levado em conta: o sinal de áudio no qual o estúdio envia para o participante externo não pode conter o áudio enviado por ele. Se a Console de áudio do estúdio jogar para o participante a mesma mixagem que está enviando para o transmissor criaria um círculo de áudio do participante de volta para ele mesmo, esta é uma fonte potencial de feedback e eco irritante, o famoso “sanduiche, iche” ou “falar em um barril”.
A solução então é criar uma mixagem especial para o participante, com isso aplica-se o MIX MINUS, onde o participante terá exclusivamente todo o áudio que está sendo mixado pela Console de áudio menos o áudio que está sendo enviado por ele mesmo. Em poucas palavras: A mixagem de todos (MIX) menos ele (MINUS).
Mix Minus no Aires Studio
O Aires Studio já traz o Mix Minus integrado de forma automática. Isso significa que, ao usar os canais exclusivos para comunicação externa (como repórteres, estúdios móveis ou ouvintes conectados via VOIP ou Skype), não é preciso configurar nada manualmente.
O próprio sistema se encarrega de gerar o retorno correto, garantindo que o participante ouça toda a mixagem feita no estúdio, menos o áudio enviado por ele mesmo.
O resultado? Um som limpo, sem eco e com qualidade profissional.
Integrando o Aires Studio com mesas de som externas
É possível agregar o Aires Studio aos consoles de áudio, tanto as fabricadas exclusivamente para emissoras de rádio como as padrão de mercado, que embora não tenham recursos específicos para rádio são bastante utilizadas. Para que não haja o feedback ou eco do áudio enviado pela console é recomendável fazer a configuração do Mix Minus manualmente, que poderá ser realizada na própria console de áudio ou no Aires Studio.
A seguir apresentamos dois cenários de como realizar a configuração para que não haja o feedback (retroalimentação) do áudio recebido.
Cenário 1 – Mix Minus feito na console de áudio
Este cenário é exemplificado utilizando-se:
- Computador com Windows 10 e Placa de som on-board
- Interface de áudio com 4 x 4 (Input / Output)
- Console de áudio profissional para rádio
- Aires Studio

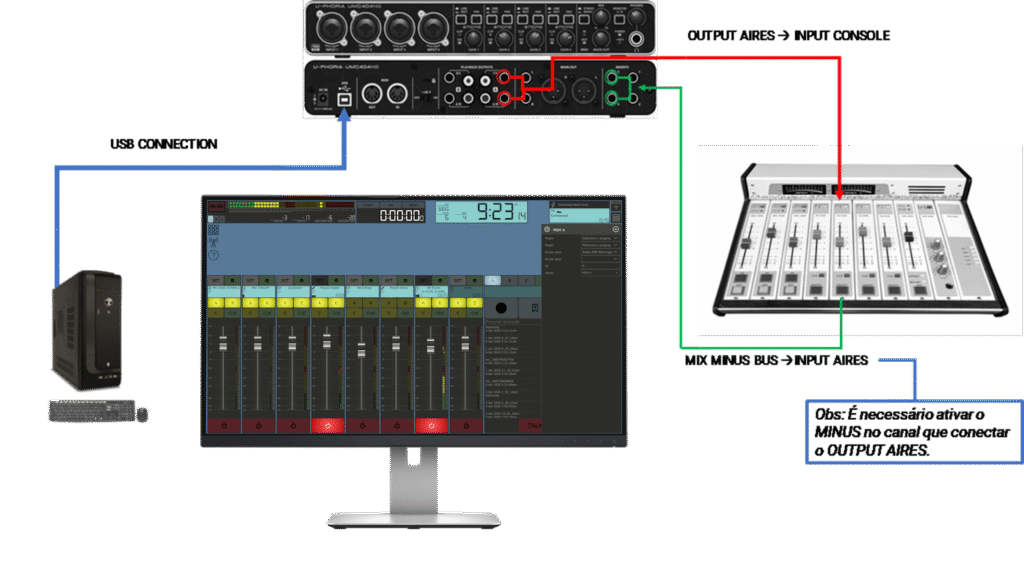

Primeiro, realiza-se a conexão física dos cabos interligando os dispositivos:
- Output 1/2 da interface de áudio à uma Input do console de áudio (Console de áudio)
- Output do barramento MIX MINUS do canal da console de áudio ao Input 3/4 da interface de áudio.
Siga os passos adiante indicados para configurar o Aires Studio:

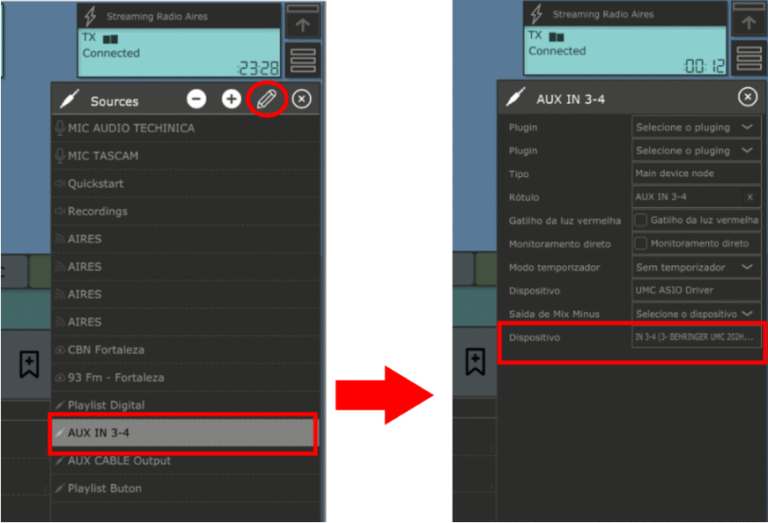

- Acesse o “Menu > Sources”, localize a entrada de linha que foi conectada o retorno MIX MINUS da “console de áudios, neste caso o Line In 3/4”;

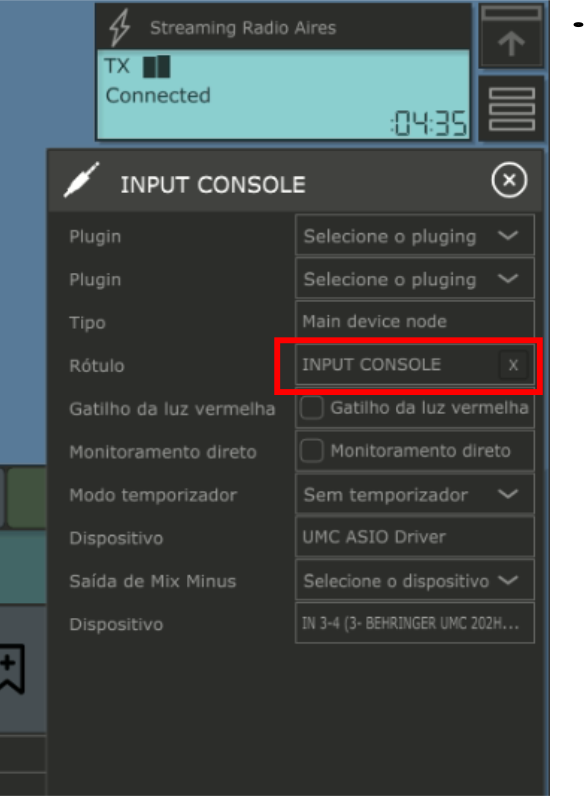

2. Renomeie esse Source para “INPUT CONSOLE“;
3. Acesse o “Menu > Destinations”, localize a saída correspondente a que foi conectada à console de áudio, neste exemplo o Output 1/2.
4. Renomeie esse Destination para “OUTPUT CONSOLE“.

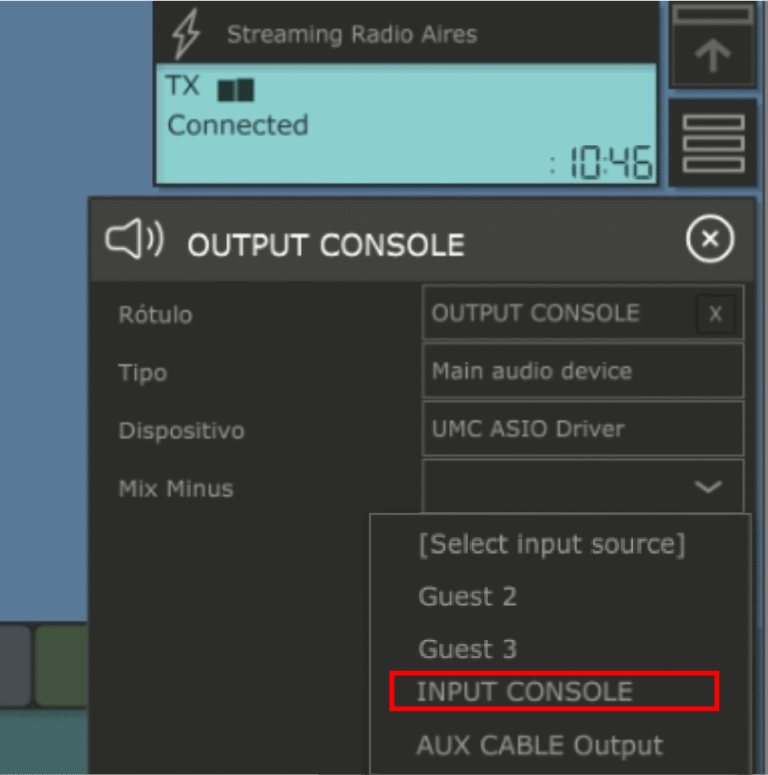

Ainda no Destination, selecione a opção “INPUT CONSOLE” na configuração “MIX MINUS“
OBS: Se o Retorno da console não aparecer na lista, é porque ela deve estar selecionada no fader mixer, você deve removê-lo do fader mixer antes de fazer essa configuração.

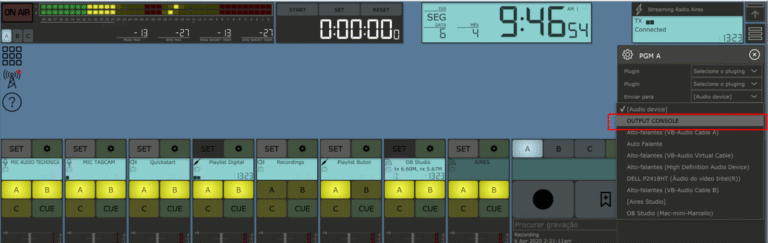

- Acesse o “menu >> Buses”, selecione o Bus A e na opção SEND TO, selecione “OUTPUT CONSOLE“
Com essa configuração, todos os repórteres e estúdio remotos vão receber o retorno MIX MINUS da console de áudio, quando estiverem conectados no Bus A.
Cenário 2 – Mix Minus feito no Aires Studio
Este cenário é exemplificado utilizando-se:
- Computador com Windows 10 e Placa de som on-board
- Interface de áudio com 4 x 4 (Input / Output)
- Console de áudio padrão para estúdio de gravação
- Aires Studio

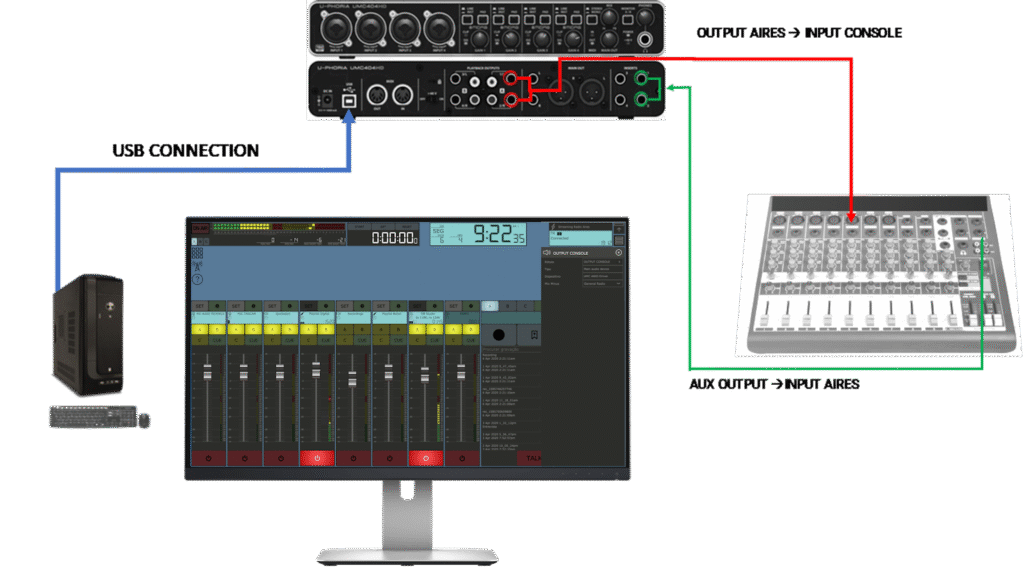

Então para aplicar o MIX MINUS nesse cenário, primeiro realiza-se a conexão física dos cabos interligando os dispositivos:
- Output 1/2 da interface de áudio à uma Input do console de áudio (Console de áudio)
- Output do AUX da console de áudio ao Input 3/4 da interface de áudio.
OBS: Para evitar a retroalimentação, corta-se totalmente qualquer atenuação no volume AUX do canal STEREO que está recebendo o OUTPUT do Aires.
Como não há um BUS MIX MINUS na console de áudio, utilizaremos a saída auxiliar da console e as configurações no Aires Studio (para não haver a alimentação com retorno do áudio) é realizado da mesma maneira que já foi apresentado no Cenário 01.
OBS: Em algumas consoles de áudio o AUX pode estar rotulado como FX ou MON.
